Acél és vasbeton csomópontok, keresztmetszetek, gerendák és egyéb részletkialakítások, szerkezeti elemek szabványos tervezésére/ellenőrzésére fejlesztett szoftvercsomag

Idea StatiCa termékek

Idea StatiCa Connection

Általános leírás

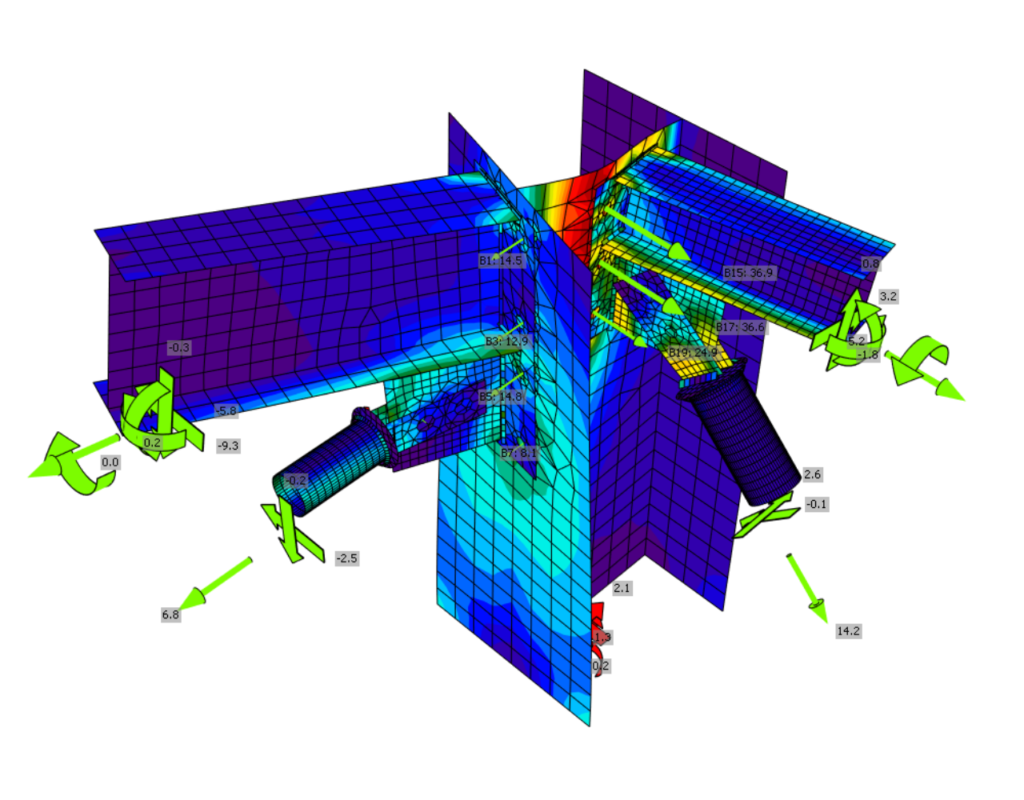

Innovatív módszeren (CBFEM) alapuló acél kapcsolat ellenőrző szoftver tetszőleges topológiájú acél csomópont vizsgálatára és méretezésére. Csavarozott vagy hegesztett kapcsolatok, lehorgonyzások modellezése és ellenőrzése Eurocode, AISC és más nemzeti szabványoknak megfelelően. A programmal lehetőség van a kapcsolat feszültségeinek, deformációinak vizsgálatára, merevség és teherbírás számítására, horpadási jelenségek vizsgálatára és csomóponti tönkremenetel ellenőrzésére. Rengeteg sablon és gazdag szelvény adatbázis könnyíti meg a modellépítést.

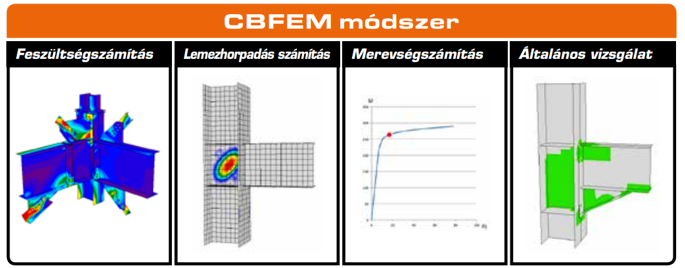

CBFEM módszer

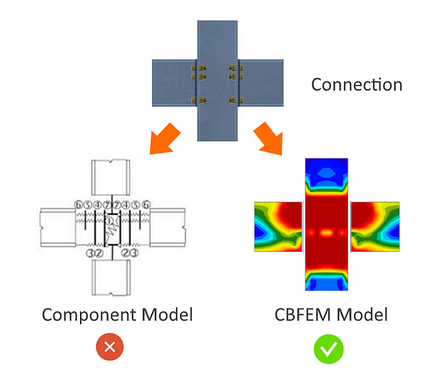

A CBFEM rövidítés a Component-Based Finite Element Method kifejezést takarja (Komponens alapú végeselemes eljárás), mely módszer az Idea StatiCa és két cseh egyetem (Prága és Brno) közötti együttműködés eredménye. A CBFEM a hagyományos komponens módszer és a végeselemes modellezés innovatív ötvözete, mely megőrzi előbbi hasznos és jó tulajdonságait, a gyengeségeit pedig a végeselemes módszer segítségével kompenzálja. A módszer gyors, hatékony és szabványos kapcsolat méretezést tesz lehetővé. Segítségével a csomópontok részletes szilárdsági, merevségi, (horpadási) stabilitási vizsgálatait lehet elvégezni.

A csavarok, varratok és beton alapok ellenőrzése szabványos képletek alapján történik. Az eljárás lépései a következők:

  1. Csomópont komponensekre bontása.
  2. Acéllemezek modellezése végeselemes módszerrel, ideális rugalmas-képlékeny anyagmodellt feltételezve. A végeselemes felosztás automatikusan történik.
  3. Csavarok, varratok és alapok modellezése nemlineáris rugókként.
  4. Végeselem modell használata a komponensekben ébredő belső erők meghatározásához.
  5. Lemezek ellenőrzése 5% képlékeny alakváltozási határra az EC3 alapján.
  6. Komponens módszerhez hasonlóan a komponensek megfelelő képletekkel történő ellenőrzése.
  7. Mértékadó horpadási alakok és kritikus teherszorzók számítása.

További információk a CBFEM módszerről: https://www.ideastatica.com/support-center/what-is-the-cbfem

Consteel – Idea StatiCa interfész

A Consteelben készült modellek csomópontjai átvihetők az Idea StatiCa Steel programba, ahol elvégezhető a csomópont ellenőrzése. Az interfész biztosítja minden geometriai és terhelési adat átküldését, illetve későbbi frissítését a fő statikai modell alapján. Így ha változik a statikai modell (akár geometria, akár igénybevételek szintjén), az egyszer már elkészült csomóponti modellt nem szükséges újra felépíteni, a megváltozott adatokkal a Consteel frissíti a meglévő modellt.

Csomópontok modellezése

A csomópontok geometriai adatainak bevitele egyszerűen elvégezhető. Természetesen mind a melegen hengerelt, mind a hegesztett, mind pedig a hidegen alakított keresztmetszetek elérhetőek. A csomóponti modell a valós gyártási folyamatoknak megfelelő műveletekkel, intuitív módon hozható létre. Minden acéllemez pontos paraméterekkel rendelkezik, melyek műszaki rajzokhoz, CAD/CAM szoftverekhez is használhatóak.

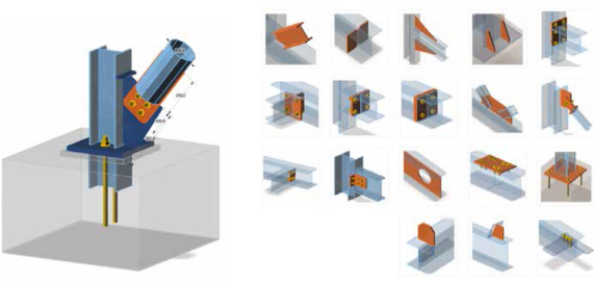

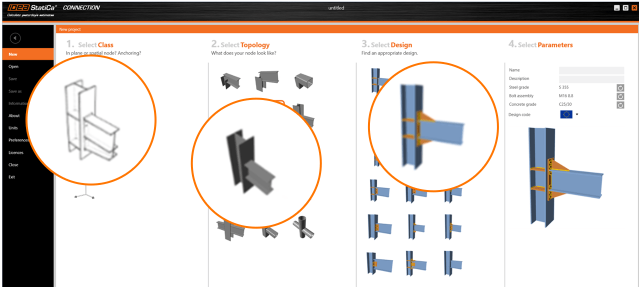

Csomóponti sablonok használata

  • Több, mint 250 tipikus csomópont létrehozása pillanatok alatt a sablonszerkesztő segítségével
  • Bármilyen, IDEA Connection programban létrehozott egyedi csomópont elmenthető csomóponti “sablonként”
  • Bármelyik sablon “újrahasznosítható”, módosítható hasonló topológiával rendelkező csomóponthoz
  • A modellépítés nem a szoftver lehetőségeinek, hanem a projekt követelményeinek megfelelően történhet.

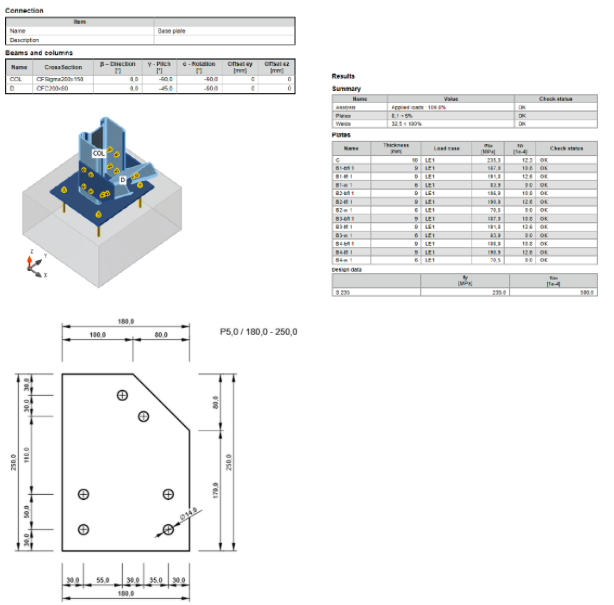

Eredmények és dokumentáció

  • Statikai számítás, rajzok, anyagkimutatás
  • Átfogó statikai számítás generálása: 1 soros / 1 oldalas (A4) / Részletes
  • Anyagkimutatás generálása a lemezekről, csavarokról és szükséges hegesztési varratokról
  • Gyártmányterv generálása az összes lemezről

Újdonságok az Idea StatiCa 20 és 20.1 verziókban

A főbb újdonságok a 20-as verzióban

  • Bevezetésre került az online licensz rendszer, ami kiváltja a korábbi hardver- és szoftverkulcsos védelmet. A program használatához semmi másra nincs szükség, mint a felhasználó névre és a hozzá tartozó jelszóra. Offline használat sem okoz gondot, mert az intenetkapcsolat megszakadás után 72 óráig még aktív marad a licensz.
  • A mérnök és a részlettervező közötti kommunikáció sokkal könnyebb infomatív “skiccek” segítségével. Ezentúl nem kell ezeket kézzel, vagy valamilyen más programmal elkészíteni, ugyanis most már lehetőség van a 3D grafikus modellen metszet nézetek, majd azokból metszet rajzok létrehozására. (Ez a funkció csak az Enhanced változatban érhető el.)
  • 110 új sablon került be az Idea StatiCa csomópont varázslójába a mérnökök igényei alapján. Ezáltal sokkal könnyebbé vált egy új csomópont létrehozása. A kiválasztott sablon ezután tovább szerkeszthető, és akár új sablonként el is lehet menteni azt későbbi használatra.
  • Régóta várt új funkcióként jelent meg az acél – fa kapcsolatok létrehozásának és ellenőrzésének a lehetősége. Az ilyen csomópontok esetében szabványos méretezés egyelőre csak az acél elemekre lehetséges. A fa elemek és az átmenő csavarok ellenőrzését egyéb úton kell elvégezni, de a csavarok minden igénybevételét a program kiszámolja. (Ez a funkció csak az Enhanced változatban érhető el.)
  • További információ: https://www.ideastatica.com/support-center/release-notes-idea-statica-steel-20

A főbb újdonságok a 20.1-es verzióban

  • A kapcsolatok kivitelezési költségét folyamatosan nyomon lehet követni a grafikus ablakban. Minden változtatás automatikusan frissíti a megjelenített összeget, valamint a számítási dokumentációba egy részletes költség elemzést is be lehet illeszteni.
  • A csomóponttervezés meggyorsítására szolgál az előtervezés lehetősége is. A jelenleg még előzetes állapotú új funkcióval egyelőre I-szelvények tipikus bekötéseihez (nyírólemezes, homloklemezes vagy hevederes kapcsolat) lehet a keresztmetszet teherbírásának meghatározott százaléka alapján gyors előszámítást végezni. A számítás eredményeképpen beállításra kerülnek a kapcsolathoz tartozó lemezméretek, csavarok és varratok.
  • A csoportos csomópont beolvasás lehetővé teszi mind CAD, mind FEA modellekből egyszerre több csomópont automatikus importálását és későbbi frissítését.
  • További információ: https://www.ideastatica.com/support-center/release-notes-idea-statica-steel-20-1

További információ a programról a fejlesztő oldalán érhető el: https://www.ideastatica.com/steel

Idea StatiCa Concrete & Prestressing

Általános leírás

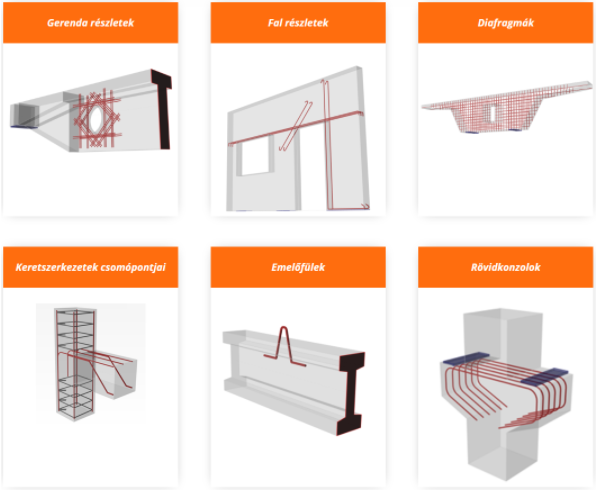

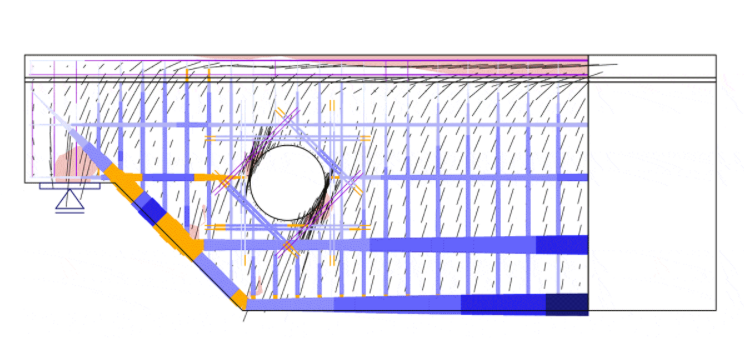

Az Idea StatiCa Concrete & Prestressing vasbeton és feszített vasbeton keresztmetszetek, gerendák, oszlopok, kis- és közepes fesztávú hídgerendák, lemezek, falak, diafragmák, valamint vasbeton részletek (pl. keretsarkok, rövid konzolok, áttörések, feltámaszkodási zónák, függesztő fülek stb.) egyszerű, hatékony és gyors méretezésére szolgáló szoftver csomag. A szerkezeti ellenőrzések megfelelnek a teherbírási és használati határállapot követelményeinek (ULS, SLS), beleértve az lehajlás és repedések figyelembe vételét.

A 40 különböző sablon segítségével nagyon gyorsan létrehozhatók az új modellek. Számtalan beépített keresztmetszet típus mellett akár teljesen egyedi keresztmetszetek számítása is lehetséges.

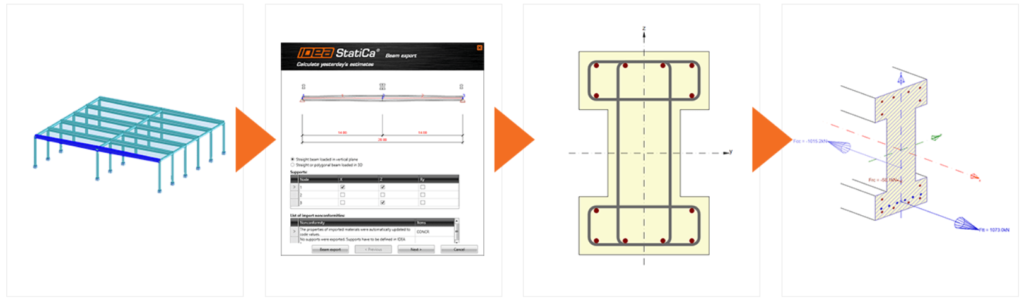

A vasbeton szerkezeti elemek geometriája és terhelése átvehető más statikai tervező szoftverekből, majd a keresztmetszet tervezés és méretezés hatékonyan megoldható az Idea StatiCa programban.

További információ a programról a fejlesztő oldalán érhető el: https://www.ideastatica.com/concrete
