Използвайте Consteel за следващия си проект и издигнете работата си на друго ниво
Consteel е уникален софтуер за анализ и проектиране на стоманени, композитни и стоманобетонни конструкции. Основната му сила е възможността да се изпълни автоматизиран анализ за стабилност на стоманените конструкции, базиран на прецизен 3D модел с вложени ексцентрицитети и коравина на възлите. Consteel има интегриран модул за проектиране на съединения, който обхваща най-често използваните видове.
Възможности

Глобално моделиране
Насладете се на свободата на реалистичното моделиране!
Реалистично моделиране: поставете елементите, опорите и товара в точното им положение, свържете ги реалистично, като се отчетат всякакъв вид ексцентрицитети.
Изберете напречни сечения от широк набор предварително дефинирани стандартни библиотеки, създайте лесно всякакви стоманени, бетонни или композитни сечения от параметричните съветници или начертайте свой уникален тънкостенен профил.
Лесно вмъквайте специални обекти, като вути, елементи с променливо сечение или диафрагми и прилагайте автоматично товари от кранове, метеорологични товари, земетръс или несъвършенства.
Разделете модела на части за главната и второстепенна носеща система или за укрепващите елементи, за да управлявате различни начини на оразмеряване.

Анализ
Разберете истинското поведение на вашия модел!
Вие моделирате – ние изчисляваме: прецизният модел се трансформира автоматично в крайни прътови и площни елементи с връзки и ексцентрицитети между тях. Consteel предоставя гъвкава възможност за изчисление и механичен анализ на вашия модел.
Уникално е, че Consteel е единственият софтуер, който използва специалния 7 DOF прътов елемент за всички глобални видове конструктивен анализ. Това прави Consteel приложим за анализ и проектиране на стоманени конструкции. Освен обичайните опции за анализ, има няколко допълнителни. Това са еластичен анализ от първи и втори ред, линеен анализ на устойчивост, анализ с пластични стави, динамичен модален анализ.
Специални анализи като автоматичен анализ с несъвършенства, анализ на чувствителност към изкълчване или сеизмичен анализ допълват гамата от налични опции. Получените резултати от анализа са директно свързани с модула за проектиране, отговорен за завършването на процеса на проектиране, без да е необходимо ръчно прехвърляне на резултати между софтуерни модули.

Стомана
Проверете поведението на вашия конструктивен модел автоматично!
Използвайки резултатите от анализа, допълнени с деформации при измятане и изкорубване, се изчислява точното разпределение на напреженията за всякакъв вид напречно сечение, включително и тънкостенни профили. Носимоспособността на профилите може да бъде изчислена, като се използват стандарти Eurocode 3 или AISC 360. Проверката при загуба на устойчивост може да се извърши или чрез несъвършенства или чрез редукционнни коефициенти.
За да се използват форми на загуба на устойчивост като глобални несъвършенства, в Consteel е вградено уникално автоматично мащабиране на формата. Изкълчването извън равнината се отчита с помощта на най-модерния подход на Eurocode, наречен общ метод (General Method) заедно с резултатите от интегрирания анализ на стабилност. Освен усъвършенстваната глобална проверка за стабилност, се предлага и традиционна проверка на ниво елемент.
Може да се извърши и оразмеряване при пожар. Всички резултати с препратки към приложените стандарти и формули са ясно показани и документирани.

Стоманобетон и композитни елементи
Проверете стоманобетонните и композитни елементи от вашия модел!
Бетонни и композитни елементи, включени в модела за 3D анализ, също могат да бъдат проектирани в Consteel, като се използват резултатите от анализа, съответстващи на основната стоманена конструкция.
Това включва определянето на необходимата армировка за греди, колони и плочи и изчисляването на броя и разпределението на срязващите дюбели за композитни греди въз основа на Еврокод.
Проверката на стабилността на стоманобетонни или композитни колони може да се извърши, като се използват несъвършенства и анализ от втори ред.

Оразмеряване на съединения
Завършете своя проект с цялостна проверка на съединенията!
В Consteel е интегриран модул за проектиране на съединения, който прави възможно всички възли да се проверяват и да се поддържат актуални за модела.
Възлите се оразмеряват с аналитични формули в съответствие с Еврокод 3. Налична е и връзка към IDEA Statica за резултати, базирани на крайни елементи. Изчислените стойности за коравина на съединението могат автоматично да бъдат включени в основния модел за анализ на Consteel.

Влагане на възли и отчитане на коравината на съединенията в конструкцията
Интегрирайте възлите в глобалния модел при процеса на проектиране!
Най-актуалните процедури за проектиране отчитат механичното взаимодействие между глобалния модел и неговите съединения (корави, полукорави или ставни), което обикновено прави резултатите по-икономични и реалистични.
В Consteel, използвайки опционалния модул за възли, всички видове съединения могат да бъдат дефинирани свободно или въз основа на глобалната геометрия на модела с помощта на инструмента за автоматична идентификация, който изследва положението на свързаните елементи, правилните напречни сечения и предлага възможните съединения.
След дефинирането на възлите, те могат да бъдат върнати обратно в глобалния модел и съответната коравина може да се използва автоматично в глобалния анализ. Съединенията се проверяват отново въз основа на текущите резултати от анализа.

BIM връзки
Разменяйте модели с друг софтуер!
Плавният преход на данни между различните видове софтуер е ключът към производителността и ефективността и Consteel може да ви даде това чрез своите BIM връзки.
Той поддържа обмен на данни чрез четене и запис на IFC (2×3) файлове. Той също така има усъвършенствана връзка с Tekla Structures, която не само осигурява функционалност за импортиране и експортиране, но и управление на промените. Интеграцията на високо ниво с параметричните модели, създадени в Rhino-Grasshopper, се осигурява от уникалния плъгин, наречен Pangolin.

Документация
Подсигурете работата си с обширна документация!
В Consteel има мощен и лесен за използване механизъм за документиране, който създава прецизни, лесно редактируеми документи, които отговарят на изискванията на строителните инженери и всички останали членове на проекта.
Има отделна документация за основния модел и цялостния му анализ и резултати от проектирането и подробни резултати за конструктивните елементи, напречни сечения и възли. Различните документи могат да бъдат компилирани в една цялостна и пълна документация на вашата работа.
Всички документи могат да бъдат създадени автоматично с по-високо или по-ниско ниво на детайли. Изображения и таблици могат да се вмъкват от всяка част на модела и резултатите от него. Към автоматично генерираното съдържание могат да се добавят глави и текстове, а окончателният документ може да се експортира в MS Word за по-нататъшно персонализиране.
Какво е новото в Consteel 15?
- Cупергреда
- Проектен център
- Cloud услуги
- Ceрвизен център
- Oнлайн защита
- Consteel API
- MyDescript
- Grasshopper
- SAF импорт
- Oцветяване

Супергреда
Използвайте площни крайни елементи при прътови модели
Consteel разшири концепцията за традиционните прътови елементи с концепцията за Супергреда, която позволява извършване на анализа на два последователно генерирани изчислителни модела (модел с прътови и площни елементи). Моделирането в Consteel 15 все още е с конвенционални 1D прътови елементи, но сега е възможно за всеки прът със заварено I-сечение да бъде избирано използването на прътов 7DOF или площен краен елемент за анализа (други типове сечения ще се добавят по-късно). Това дава възможност за по-задълбочено изследване на определени зони с точността на 2D площните елементи, като същевременно се запазва възможността за просто моделиране и модификация, предлагана от 1D прътовите елементи. Важно е да се отбележи, че тази промяна на модела с крайни елементи е напълно автоматична и може да бъде отменена по всяко време.
Разширеното моделиране на елементите също така позволява включването на детайли като изрязвания и усилители в модела. Поставените детайлни обекти също автоматично се превръщат в площни елементи и участват в анализа на напрежения и изкълчване. Научете повече за Супергреда от базата знания.

Проектен център
Обединява всички функционалности за управление на модели и акаунти, допълнени с лесен достъп до персонализирана информация и учебни материали!

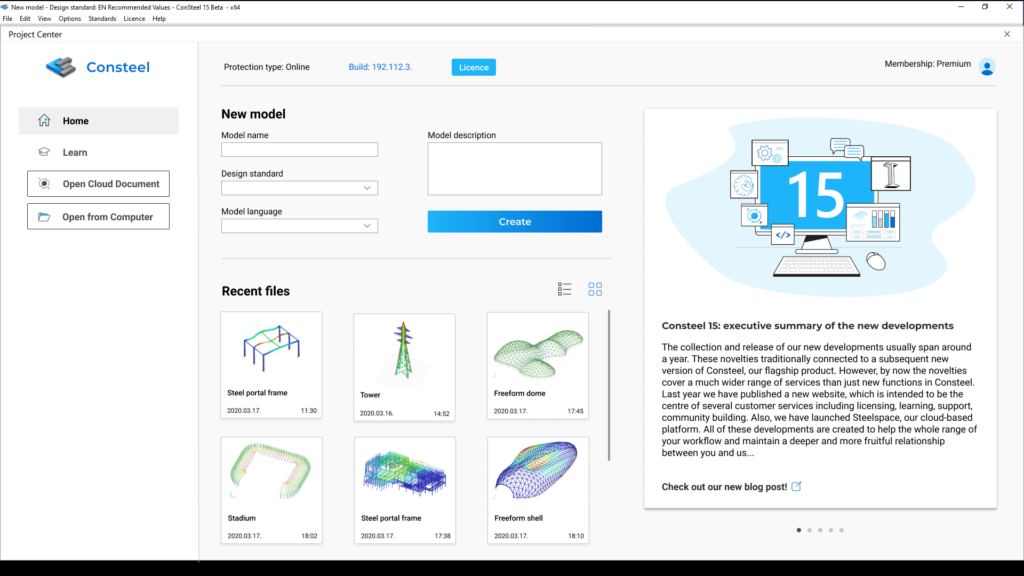

От сега новият Проектен център обединява всички функционалности за управление на модели и акаунти, допълнени с лесен достъп до персонализирана информация и учебни материали. Тук можете да създавате нови модели, лесно да преглеждате последните си модели и да отваряте модели, съхранени на вашия компютър или във вашето облачно хранилище. Търсенето на скорошни модели се улеснява и от автоматично генерирани изображения за предварителен преглед, които винаги показват най-скоро запазеното състояние на моделите.
Моделите от облака могат да се споделят с други потребители на Consteel с многостепенно оторизиране, което позволява пълен достъп до споделения модел – преглед, запазване като и изпълнение на операции или изчисления – или достъп само за преглед. В информацията за лиценза можете да видите подробностите за лиценза, да зададете предпочитанията си за настройките за защита и стартиране на софтуера или да вземете онлайн лиценз за офлайн употреба за предварително определен период от време.
В новия информационен център се предоставя персонализирана информация, новини, предстоящи събития, актуализации на софтуера, бележки за версии, статии в блогове или учебни материали. Центърът за обучение предлага различни учебни материали и примерни модели от базата знания, за да задълбочите вашия опит в използването на Consteel. Научете повече за Центъра за проекти тук!

Cloud servicesBeta
Не е необходимо повече прехвърляне на файлове. Запазете и съхранявайте вашия модел на Consteel и файлове с резултати в облака и ги споделете с други от Consteel, за да улесните сътрудничеството.
Steelspace, вашата платформа за облачни услуги, ще предостави опции за съхранение, споделяне и коментиране на вашите модели. С новите възможности за запазване в облак и отваряне в облак можете да управлявате моделите си, сякаш имате лично хранилище в облак направо на работния си плот. Вашите запазени в облак модели ще се натрупват в това хранилище и може бързо да ги преглеждате, осъществявате достъп, отваряте или споделяте също директно от Consteel. Възможно е също така да се контролира нивото на оторизация за споделени модели, за да се осигури пълен достъп или по-стриктно използване за споделен модел. Научете повече за това как да запазите вашите файлове в облака тук!

Сервизен център
Място, където можете лесно да получите достъп до нашите знания и опит в анализа, стандартните методи за проектиране и най-новите съвременни технологии на строителната индустрия.
Ръководства: включват подробни описания на функциите на Consteel и Descript , за да се запознаете с тях в нов онлайн формуляр с лесна навигация между темите, търсене, подробни ръководства и опции за обратна връзка, за да споделите вашите идеи и нужди с нас.
База знанния: добре подбрана колекция от учебни материали и модели от различни типове и нива, за да ви помогне да разберете как да разработите ефективен работен процес на проектиране в Consteel. Включва ръководства за това как да започнете с Consteel, съвети и трикове за най-добри практики, примерни модели за изпробване на функции, ръководства, задълбочена теория, основи на теорията на приложението за потапяне в научната основа на конкретно решение на Consteel и много други .
Библиотека със скриптове: цялостна селекция от многостепенни скриптови решения. Включва широка гама от подготвени примери на Descript, които са готови за използване в Consteel и ускоряват работния процес. Покрива също много скриптове на Grasshopper, с които да използвате параметричен дизайн с Pangolin и показсва най-добрите практики. Въвежда също различни скриптове за напреднали потребители, за да се възползват от силата на Consteel API.
Достъпът за потребителите до материалите на Сервизния център се основава на нивата членство в общността на Consteel .

Онлайн защита и управление на лицензи
Системата за онлайн защита на софтуера е разширена до всички потребители – от студенти, отделни професионалисти до дизайнерски офиси с по-големи екипи.
Новите функции осигуряват гладко и удобно управление на лицензите, за да се покрият всички необходими услуги, идващи с новите Абонаметни планове и членството в общността на Consteel . Интеграцията в Consteel позволява винаги да проверите действителното състояние на вашия лиценз директно от програмата, както и в личния акаунт на нашия уебсайт.
Клиентите с екипни абонаменти могат да използват нов инструмент за онлайн управление на лицензи, за да контролират разпределението на софтуерни места и достъп до крайните потребители, осигурявайки много по-гъвкаво и оптимално използване на софтуера в рамките на компанията.
Научете повече за Онлайн акаунт и Управление на крайния потребителent .

Consteel API
API (Application Programming Interface) е софтуерен посредник, който позволява на две програми да се свързват помежду си.
Защо API е важен за проектирането на стоманени конструкции?
Със силата на програмирането, API поддържа действия като извличане и създаване на напречни сечения, конструктивни елементи, опори, елементи за връзката, товари и много други типове обекти на модела. API може да чете и записва файлове с модели и дори да комуникира с паралелно стартиран Consteel и позволява на потребителите да взаимодействат с модела на Consteel чрез собствен код вместо чрез графичния потребителски интерфейс, което прави сложните задачи по-малко времеемки.
Ако искате да подобрите работния си процес с API на Consteel, не се колебайте и се свържете с нас.

Среда за програмиране MyDescript
Новосъздаден и сега актуализиран език за програмиране и персонална среда за скриптове, използвани директно в Consteel за ускоряване на вашия работен процес.
Езикът за скриптове Descript (бивш csPI) е проектиран да подпомогне нуждите на строителния инженер и да бъде мощен инструмент за създаване на достъп и манипулиране на гъвкави модели на обекти и операции или изчисления. Позволява автоматизиране на досадни или трудни задачи, които нямат конкретни предварително съществуващи решения, но които могат да бъдат направени с набора от инструменти на Descript. Научете повече за това как да работите с Descript тук.
Интерфейсът MyDescript е персоналната среда за скриптове в Consteel и дава възможност да създавате или добавяте свои собствени файлове на Descript или да получавате достъп с вашия онлайн акаунт до повече скриптови решения от библиотеката със скриптове. Гледайте нашето видео за това как да използвате интерфейса MyDescript тук.
Има и подробно Descript ръководство за да ви помогне да започнете работа със скриптове.

Връзка с Grasshopper
Pangolin интегрира създаването и анализа на Consteel модели със средата за параметрично моделиране на Rhino / Grasshopper.
Добаваката Pangolin ви позволява да създадете модел на Consteel директно в Grasshopper с профили, опори, товари и всички функции, налични в Consteel. След това този модел може да бъде качен в облака чрез Steelspace или дори директно в Consteel. Връзката между Grasshopper и Consteel позволява да допълним модела, построен в Consteel с допълнителни елементи и товари от Grasshopper по параметричен начин.
Новата актуализация 2.0 включва:
Зареждане на резултатите от анализа от първи и втори ред и глобалния дизайн (код-дизайн) обратно в модела Grasshopper. Прехвърляне на данни, включващи напрежения, собствени форми на изкълчване, деформации, деформирани форми. Резултатите от проектирането включват доминиращите резултати, заедно с получената комбинация от натоварване, както и всички подрезултати за всеки проверен краен елемент. Интересувате се от Pangolin? Изтеглете от тук, безплатно е! Ще са нужни Rhino/Grasshopper.

Отваряне на SAF модели
С Consteel 15 инженерите вече могат да отварят модели за конструктивен анализ, експортирани във формат SAF (файловете имат разширение .xlsx в този формат), които директно се конвертират в модел на Consteel.
Нов файлов формат е добавен към гамата от формати, които могат да бъдат прочетени от Consteel. Това е SAF (Structural Analysis Format), базиран на Excel, отворен формат за обмен, разработен от Nemetschek Group и вече поддържан и от много друг инженерен и архитектен софтуер. Той има за цел да подобри сътрудничеството между строителните инженери чрез разработване на отворен формат за обмен на данни за анализ (статичен модел и натоварвания) между FEA и CAD програми.

Оцветяване по елементи
Добавена е нова възможност към визуализацията на модела: представяне на модела, оцветен според сеченията.
В Consteel 15 на всяко сечение автоматично се присвоява уникален цвят, който може да бъде променен по-късно. Цветовете се задават и при отваряне на модели от предишни версии. От дясната страна на лентата на състоянието има нов превключвател за превключване между оцветяване по подразбиране и оцветяване, базирано на сечения. Научете как да използвате новата функция тук.
Системни изисквания
Минимални | Препоръчителни | |
---|---|---|
Процесор | Intel i5 или еквивалентен | Intel i7 или еквивалентен |
Памет | 4 GB | 16 GB |
Свободно място | 300 MB | 300 MB |
Графична карта | 512 MB външна | 2 GB външна |
Операционна система | Windows 10 | Windows 10 |
