Verwenden Sie ConSteel für Ihr nächstes Projekt und realisieren Sie ein neues Arbeitslevel
ConSteel ist eine einzigartige Software der Strukturanalyse und zu Tragfähigkeitsnachweisen für Stahl-, Stahlverbund- und Stahlbetonkonstruktionen. Eine der Stärken ist der automatische globale Stabilitätsnachweis für Stahlstrukturen, der auf einem präzisen und kompletten 3D-Strukturmodell mit Berücksichtigung aller Last- und Lagerungsexzentrizitäten sowie der Anschlusssteifigkeiten beruht. ConSteel besitzt ein integriertes Anschlussmodul, dass die gängisten Anschlusstypen nach EC 1993-1-8 bereitstellt.
Eigenschaften
- Global modelling
- Analysis
- Steel design
- RC and composite
- Connections
- Joint interaction
- BIM links
- Documentation
Globale Strukturmodelle
Genießen Sie die Freiheit realistischer Strukturmodelle!
Realistische Modellierung: Positionieren Sie die Träger, Lagerungen und Einwirkungen mit ihrer exakte Lage und koppeln Sie diese realistisch mit jeder denkbaren Exzentrizität.
Wählen Sie die Trägerquerschnitte aus umfangreichen internationalen und genormten Bibliotheken, erzeugen Sie auf einfachem Wege beliebige Stahl-, Stahlbeton- oder Stahlverbundquerschnitte oder zeichnen Sie eigene dünnwandige Profile.
Ergänzen Sie die Tragstruktur mit z.B. Vouten und Schubfeldern und belasten die Struktur automatisch mit Kranlasten, Wind- und Schneelasten, Erdbebenlasten und fügen Sie Strukturimperfektionen (z.B. Stützenschiefstellungen, globale eigenformäquivalente Imperfektionen) hinzu.
Erstellen Sie Substrukturen des globalen Modells für die primären und sekundären Tragsysteme oder für die Aussteifungen, um unterschiedliche Nachweisscenarien abzubilden.
3D-Tragwerksberechnung
Verstehen Sie das reale Tragverhalten der Struktur!
Sie modellieren – wir berechnen: das präzise Strukturmodell wird automatisch und unsichtbar zu geeigneten finite Träger- und Schalenelementen transformiert und mit Linkelementen für exzentrische Trägeranschlüsse versorgt. ConSteel bietet vielseitige Berechnungsmöglichkeiten (z.B. Biegetheorie und Wölbkrafttorsion 1. und 2. Ordnung, Fließgelenktheorie) für die baustatische/dynamische Analyse Ihres ebenen oder räumlichen Strukturmodells.
Einzigartig: ConSteel ist die einzige Software zur Strukturberechnung mit einem speziellen räumlichen 7-DOF Balkenelement für alle globalen Strukturberechnungen. Dies macht ConSteel unvergleichlich anwendbar für Stahlstrukturen. Neben den gängigen Berechnungsoptionen stehen verschiedene spezielle Berechnungen zur Verfügung, z.B. elastische Schnittgrößenberechnungen nach räumlicher Biegewölbkrafttorsionstheorie 1. und 2. Ordnung, lineare Eigenanalyse (Eigenformen und Eigenwerte), Fließgelenktheorie und dynamische Modalanalyse.
Spezielle und einzigartige Berechnungstechniken wie z.B. die automatische Imperfektionanalyse, die Sensitivitätsanalyse der Stabilitätsgefährdung oder die seismische Berechnung komplettieren die umfänglichen Berechnungsoptionen. Die maßgebenden Ergebnisse werden unmittelbar und komplett in den Nachweismodulen verwendet, ohne dass der Anwender erst diverse Zusatzmodule erwerben/anschließen oder gar die Werte manuell übertragen muss.
Tragfähigkeits- und Gebrauchstauglichkeitsnachweise
Überprüfen Sie automatisch die Performance Ihrer Stahlstrukturmodelle!
Die Verwendung der berechneten Schnittgrößen einschließlich der wölbkraftinduzierten Torsions- und Bimomente liefern präzise Ergebnisse der Querschnittsbeanspruchungen für alle Querschnittstypen, einschließlich dünnwandiger kaltgeformter Profile. Die Beanspruchbarkeit der Querschnitte kann nach Eurocode 3 oder AISC 360 erfolgen. Die Stabilitätsnachweise können entweder mittels der Imperfektionsmethode und/oder der klassischen Methode mit Abminderungsfaktoren geführt werden.
Zur Verwendung der Eigenformen als globale äquivalente Imperfektionen besitzt ConSteel eine weltweit einzigartige automatische Skalierungstechnik. Lokale und/oder globale Biegedrillknicknachweise sind mit der fortschrittlichsten und universell anwendbaren Methode des Eurocode (genannt „Allgemeine Methode“) möglich, die die Berechnungsergebnisse der integrierten Stabilitätsanalyse verwendet. Alternativ oder zusätzlich sind auch die traditionellen Einzelstabnachweise („Ersatzstabverfahren“) möglich.
Tragfähigkeitsnachweise sind auch im Brandlastfall für diverse Feuerszenarien möglich. Alle mit den aktuellen Vorschriften und Formeln des Eurocodes berechneten Ergebnisse sind detailliert nachvollziehbar und dokumentiert.
Stahlverbund- und Stahlbetonbemessung
Verifizieren Sie die Stahlbeton- und Verbundbauteile Ihres Strukturmodells!
Stahlbeton- und Verbundbauteile Ihres 3D-Berechnungsmodells können mit Consteel ebenfalls nachgewiesen werden, wobei das gemeinsame Tragverhalten zusammen mit der Stahlstruktur konsistent berücksichtigt wird.
Die Bemessung umfasst die Ermittlung der erforderlichen Bewehrung für Träger, Stützen und Platten sowie die Anzahl und Verteilung von Schubbolzen von Verbundträgern nach Eurocode.
Die Stabilitätsnachweise von Stahlbeton- und Verbundbauteilen kann mit der Theorie 2. Ordnung unter Ansatz von Imperfektionen erfolgen.
Anschlüsse
Ergänzen Sie Ihre Bemessung mit vollständigen Berechnungen der tragenden Anschlüsse!
Mit ConSteel Joint (csJoint), dem in ConSteel integrierten Modul zur vollständigen Berechnungen von Anschlüssen, können eine Vielzahl von Anschlussvarienten nach der Komponentenmethode berechnet und deren Trag- und Verformungsverhalten in das komplette Strukturmodell übertragen werden.
Die Anschlussberechnungen erfolgen mit analytischen Formeln von DIN EN 1993-1-8. Für FE-basierte Berechnungen steht ein Link zu IDEA Statica zusätzlich zur Verfügung. Die berechneten schnittgrößenabhängigen Anschlusssteifigkeiten können automatisch in das Strukturtragmodell übernommen werden.
Das Anschlussmodul Consteel Joint kann auch einzeln erworben bzw. unabhängig von ConSteel benutzt werden.
Knoten/Struktur-Interaktion
Integrierte Anschlüsse im Nachweisprozess des globalen Modells!
Die aktuell modernste und vom Eurocode verlangte Berechnungsmethode berücksichtigt die mechanische Interaktion zwischen der globalen Tragstruktur und deren Anschlüssen (steif, verformbar oder gelenkig), was natürlich die Berechnungsgenauigkeit steigert und die Ergebnisse auch wirtschaftlicher machen kann.
Consteel besitzt ein automatisches Identifikationstool, mit dem die Lage, die Geometrie und Anzahl der an den Knoten verbundenen Bauteile sowie deren Querschnitte automatisch erkannt werden. Mit diesen Erkenntnissen schägt ConSteel dem Anwender passende Anschlusstypen zur Bemessung vor. Es können allerdings auch alle Anschlüsse frei definiert werden.
Nach den Anschlussdefinitionen können diese in das globale Strukturmodell eingebaut werden. Die zugehörige Steifigkeit kann automatisch zu den Berechnungen der internen Strukturbeanpruchungen genutzt werden, während die Anschlüsse parallel erneut mit den aktuellen Schnittgrößen überprüft werden.
BIM-Links
Austausch der Strukturmodelle mit anderer Software!
Elegante und problemlose Datenübertragung zwischen unterschiedlicher Software ist ein Schlüssel von Produktivität und Effizienz und Consteel bietet dazu Links zu diverser BIM-Software (siehe z.B.: Stahlbau 1/2021).
Der Datenimport und -export erfolgt über IFC (2×3)-Dateien. Ein noch eleganterer Link besteht zu Tekla Structures, wobei nicht nur Modellimport und -export möglich ist, sondern auch ein Online-Datenmanagement. Ein hohes Level der Integration wird mit den in Rhino/Grasshopper erzeugten parametrischen Strukturmodellen erreicht, wofür ConSteel das einzigartige Plugin mit Namen „Pangolin“kostenlos zur Verfügung stellt.
Dokumentation
Dokumentieren Sie Ihre Berechnungen mit einem umfänglichen, systematischen und prüffähigen Ausdruck!
Consteel bietet eine leistungsfähige und einfach zu handhabende Dokumentationsprozedur, um genaue, vollständige sowie einfach editierbare Dokumente zu erzeugen, die den Ansprüchen der Tragwerksplaner und allen Anderen am Projekt Beteiligten genügen.
Es stehen eine separate Dokumentation für das Haupttragmodell und dessen Berechnungsergebnissen sowie zusätzlich eine detaillierte Aufstellung der Detailresultate für die Bauteile, Querschnitte und Anschlüsse. Diese unterschiedlichen Dokumentationen können auch zu einem übergreifenden vollständigen Dokument zusammengefasst werden.
Alle Dokumente können nach Wunsch des Anwenders mit wenigen oder umfangreichen Details erzeugt werden. Bilder und Tabellen der grafischen Oberfläche sind von jedem Teil des Modells und seiner Ergebnisse einfügbar. Ganze Kapitel und/ oder einzelne Texte können dem automatisch erzeugten Inhalt hinzugefügt werden. Das Dokument kann auch zu MS Word für weitere Anpassungen exportiert werden.
Was ist neu in Consteel 14?
Globale Imperfektionsmethode (GIM)
Ein neues Level der Stabilitätsnachweise stählerner Stabstrukturen.
Als modernste, realistischste und dazu uneingeschränkte Methode des Stabilitätsnachweises von Trägerstrukturen bietet der Eurocode die Verwendung geeignet skalierter Stabilitätseigenformen als Imperfektionen. Der Eurocode gibt aber nur eine Skalierungsfunktion zum Biegeknicknachweis von vorwiegend druckbeanspruchten Bauteilen an.
Consteel hat diese Imperfektionsmethode weiter entwickelt und bietet unter der Bezeichnung GIM (Globale Imperfektionsmethode (bzw. englisch: OIM/Overall Imperfection Method) einen verallgemeinerten Skalierungsalgorithmus für jedes mögliche Stabilitätsversagen wie z.B. Drillknicken oder Biegedrillknicken bei beliebiger Kombination der Beanspruchungen. Die Methode kann auf einzelne Bauteile, ein Teilsystem oder gleich der kompletten 3D-Tragstruktur angewendet werden. Der Skalierungsalgorithmus findet automatisch den kritischen Nachweisquerschnitt und bestimmt den Skalierungsfaktor für die relevante Eigenform entsprechend. Diese Methode eliminiert die manuelle (mehr oder weniger korrekt angenomme) Annahme von Vorverformungen mittels tabellierter (nur für Einzelstäbe kalibrierter) Skalierungsfaktoren und bietet akurate Nachweisergebnisse für beliebige Stahlstrukturen.
Smartes Linkelement
Das „Smarte Linkelement“ bietet geometrisch dynamische Anpassungen von Trägerkreuzungen, um konsistente Strukturmodelle bei geometrischen Veränderungen (z.B. Ergänzung von Imperfektionen) zu gewährleisten.
Eine Stärke von Consteel ist Fähigkeit, sehr realistische Modelle zu erstellen, um diese direkt bei der Tragwerksanalyse zu verwenden. Diese Modelle müssen die Eine der Stärken von ConSteel ist die Fähigkeit, realen Lagen der Strukturelemente weitestgehend korrekt mit all ihren Exzentrizitäten in 3D abbilden. Die dazu notwendige zusätzliche Arbeit bei de Erstellung solcher Tragmodelle wird gut kompensiert durch die damit automatisch möglichen Stabilitätsnachweise. Das Smartlink-Element von Consteel ermöglicht nicht nur eine korrekte Positionierung der Bauteile im 3D-Raum, sondern passt ihre Lage automatisch bei Profil- und/oder Lageänderungen an. Es garantiert zudem die korrekten geometrischen Exzentrizitäten zwischen den betroffenen Bauteilen für alle von ConSteel benutzten 7 Verformungsfreiheitsgrade.
Smartlinks sind unverzichtbare Tools der effizienten Modellierung von Dach- und Wandkonstruktionen mit hauptsächlich tragenden Dachriegeln und quer dazu verlaufenden Pfetten oder Wandriegeln, die wiederum mit Flächenelementen (z.B. Trapezprofilen) stabilisiert sind.
Kritische Temperatur
Die seit Jahren bestens bewährte Allgemeine Nachweismethde nach DIN EN 1993-1-1, Abschnitt 6.3.4 wurde von Consteel zur Berechnung kritischer Temperaturen im Brandfall auch für den Fall dämmschichtbildender Anstriche erweitert.
Es stehen verschiedene Arten passiver Brandschutzmaßnahmen zur Verfügung. Schon seit mehreren Jahren war es mit ConSteel möglich, für traditionelle Brandschutzmaßnahmen wie z.B. Gipskartonplatten komplette Tragfähigkeitnachweise unter Brandbeanspruchung und weiterer mechanischer Einwirkungen für Querscnhitte und Stabilität bei Einzeltraggliedern oder Teiltragwerken durchzuführen. Zunehmend werden auch dämmschichtbildende Anstriche verwendet. Diese Schutzmethode benötigt ein anderes rechnerisches Nachweiskonzept, dass auf den kritischen Temperaturen der zu schützenden Stahlbauten basiert.
Consteel kann jetzt die Nachweise kritischer Temperaturen für alle Stahlbauteile bei beliebiger anderer Einwirkung mit denselben benutzerfreundlichen automatischen Tragfähigkeitsnachweisen wie bei der Kaltbmessung führen.
Grasshopper Konnektivität
Pangolin ist ein von ConSteel entwickeltes Plugin zur parametrisierten Integration der Strukturmodellerstellung und -berechnung in Grasshopper.
Die intuitive und revolutionäre parametrische geometrische Modellierumgebung von Grasshopper macht es möglich, beliebige räumliche Modelle mittels mathematischer Funktionen zu erstellen

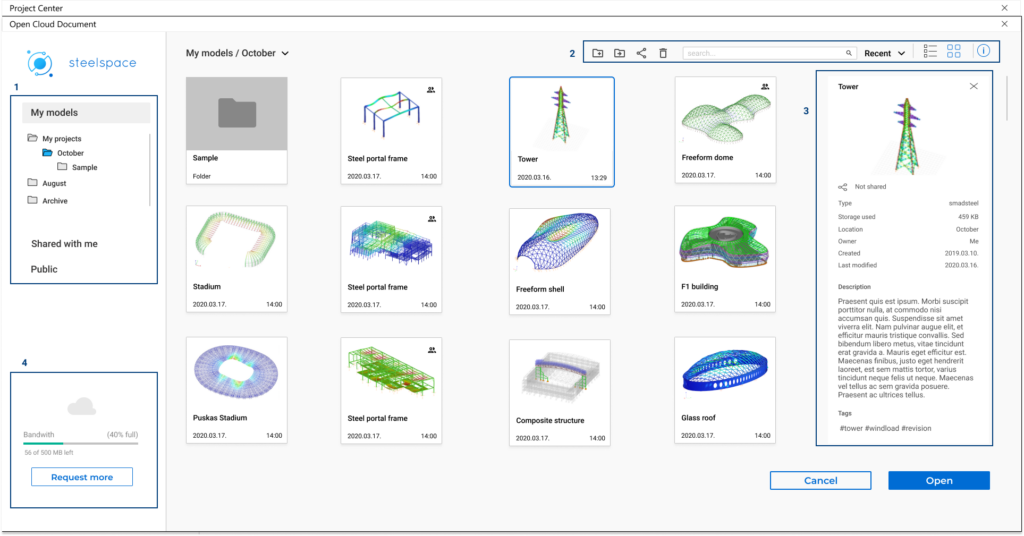

Das neue ConSteel Plugin erlaubt die Erzeugung geometrischer ConSteel-Tragstrukturen innerhalb der Grasshopper-Entwicklungsumgebung, maßstäblich und mit Lagerungen, Einwirkungen und allen anderen in ConSteel zur Verfügung stehenden Features. Diese Modelle können direkt zu Steelspace oder zu ConSteel transferriert werden. Die Berechnungen und baustatischen Nachweise sind innerhalb von ConSteel durchzuführen, da nur die Erstellung des Tragmodells innerhalb von Grasshopper erfolgt. Bei notwendigen Änderungen des Modells (z.B. bei Geometrie oder Einwirkungen) sind nur wenige Parameter zu verändern und das automatisch geänderte Gesamtmodell kann in ConSteel erneut berechnet werden.
Die ebenfalls mögliche Live-Kopplung von Grasshopper und ConSteel ermöglicht ein in ConSteel erzeugtes Tragmodell in Grasshopper mit zusätzlichen Elementen zu versehen, natürlich auch mittels parametrischer Eingaben.
Systemanforderungen
| minimal | empfohlen | |
|---|---|---|
| Prozessor | Intel i5 oder äquivalent | Intel i7 oder äquivalent |
| Arbeitsspeicher | 4 GB | 16 GB |
| Festplattenspeicher | 300 MB | 300 MB |
| Grafikkarte | 512 MB nicht-integriert | 2 GB nicht-integriert |
| Betriebssystem | Windows 10 | Windows 10 |
