Használd a Consteel-t a következő projektedhez, tervezz a jövő szintjén

A Consteel egyedülálló szerkezeti analízis és tervező szoftver acél, öszvér és vasbeton szerkezetekhez. Legfőbb erőssége az acélszerkezet automatizált stabilitásvizsgálata a valósághű 3D szerkezeti modell alapján, külpontosságokkal és csatlakozási merevségekkel kiegészítve. A Consteel rendelkezik egy integrált kapcsolattervező modullal, mely lefedi a leggyakrabban alkalmazott típusokat.

Ajánlatot kérek Ajánlatok

Funkciók

Globális modellezés

Élvezd a valósághű szerkezeti modellezés szabadságát!

Valósághű modellezés: helyezd az elemeket, támaszokat és terheket a pontos helyükre, a valós kapcsolódásoknak, külpontosságoknak megfelelően.

Válaszd ki az alkalmazni kívánt acél szelvényt a szabványos szelvénykönyvtárakból, hozz létre bármilyen acél, beton vagy öszvér keresztmetszetet a parametrikus varázsló segítségével, vagy rajzold meg a saját vékonyfalú profilod.

Könnyedén beilleszthetsz különleges elemeket, mint például kiékeléseket, változó keresztmetszeteket, használhatsz nyírási mezőket és alkalmazhatsz automatikus daru, meteorológiai, földrengés vagy egyéb terheléseket.

Alkoss modell részleteket az elsődleges és másodlagos teherviselő szerkezetnek, vagy a merevítő elemeknek úgy, hogy később akár különböző forgatókönyvek szerint tudj tervezni.

Analízis

Értsd meg a modelled valódi viselkedését!

Te modellezel – mi számolunk: a pontos szerkezeti modell automatikusan gerenda vagy héj véges elemekké alakul, külpontosságot biztosító összekötő elemekkel. A Consteel széles körű és sokoldalú számítási lehetőséget kínál a szerkezeti modell mechanikai elemzéséhez.

A Consteel az egyetlen olyan szerkezettervező szoftver, amely a speciális hetedik szabadságfokú gerenda végeselemet használja a teljes globális szerkezeti analízishez. Ez teszi a Consteel-t az acélszerkezetek analízisére és tervezésére egyedülállóan alkalmassá. A szokásos analízis lehetőségeken túl számos további specifikus számítás is rendelkezésre áll. Ilyenek például a rugalmas elsőrendű, másodrendű-, lineáris stabilizás analízis, a képlékeny csukló illetve a dinamikai és modál analízis.

Olyan egyedülálló analízistípusok, mint az automatikus imperfekciós vizsgálat, a kihajlási érzékenységvizsgálat vagy a domináns és válaszott rezgésmódokon alapuló földrengésvizsgálat egészítik ki a lehetőségek tárházát. A kapott analízis eredmények közvetlenül kapcsolódnak a méretezés elvégzéséért felelős tervező modulhoz, anélkül, hogy a felhasználónak az eredményeket manuálisan kellene átvezetnie a szoftverek között.

Acélszerkezet tervezése

Ellenőrizd az acélszerkezeti modelled megfelelőségét automatikusan!

A számított öblösödési alakváltozásokkal kiegészített elmozdulási mező pontos feszültségeloszlás meghatározását teszi lehetővé bármilyen keresztmetszetre, beleértve a vékonyfalú, hidegen alakított elemeket is. Az elemek szilárdsági vizsgálata Eurocode 3 vagy az AISC 360 szabványok segítségével történhet. A stabilitásvizsgálat imperfekciók vagy kihajláscsökkentő tényezők felhasználásával végezhető el.

A számított stabilitásvesztési alakok globális imperfekcióként történő alkalmazását a Consteel speciális, automatikus amplitudó-meghatározó eljárása segíti. A szerkezet síkra merőleges irányú stabilitásvizsgálata az Eurocode 3 legfejlettebb és legáltalánosabb megközelítésével, az úgynevezett “Általános Módszer (General Method)“ nevű módszerrel történik, az integrált stabilitási elemzés eredményeivel alátámasztva. A magas színvonalú globális stabilitásvizsgálat mellett elemek szintjén egy hagyományosabb megközelítés érhető el.

A tervezés tűzesetre is kivitelezhető. Az összes eredmény egyértelműen, az alkalmazott szabvány fejezeteinek és képleteinek hivatkozásával jelenik meg és kerül dokumentálásra.

Vasbeton- és öszvérszerkezet tervezése

Ellenőrizd a modell vasbeton és öszvér elemeit!

A 3D szerkezeti modellben elhelyezett beton és öszvér elemek is tervezhetők Consteelben, a fő acélszerkezettel együtt számolt, az egész szerkezetre érvényes analízis eredmények alapján.

Lehetőség van vasbeton gerendák, oszlopok és lemezek szükséges betonvas mennyiségének számítására, valamint öszvér gerendák nyírócsapjainak szükséges elrendezésének meghatározására Eurocode alapján.

Vasbeton vagy öszvér oszlopok stabilitásvizsgálata megfelelő imperfekció és másodrendű analízissel együttesével végezhető el.

Kapcsolattervezés

Tervezz a szerkezeti kapcsolatok átfogó ellenőrzésével!

A beépített szerkezeti kapcsolattervező modullal az összes kapcsolat ellenőrizhető és frissíthető a szerkezet tervezése közben.

A kapcsolat funkciót Eurocode 3-nak megfelelő analitikai képletek alkalmazásával fejlesztettük. Ezenkívül van átjárhatóság az IDEA Statica szoftverrel a végeselem-alapú eredményekhez. A kiszámított kapcsolati merevségi értékek automatikusan beépíthetők a Consteel fő analízismodelljébe.

Szerkezet-csomópont kölcsönhatás

Integráld a kapcsolódásokat a globális modellbe a tervezés közben!

A naprakész szerkezettervezési eljárások figyelembe veszik a globális szerkezeti modell és annak csomópontjai közötti merevségi kölcsönhatást (legyen az merev, félig merev vagy rögzített), ami általában a tervet gazdaságosabbá és valósághűbbé teszi.

Az opcionális kapcsolattervező modul használatával az összes kapcsolattípus szabadon vagy a globális modellgeometria alapján definiálható a csomópont varázsló segítségével, amely megvizsgálja a kapcsolódó tagok helyzetét, a megfelelő keresztmetszeteket és felajánlja a lehetséges kapcsolattípust.

A definiálás után visszahelyezhetők a globális modellbe, és a megfelelő csatlakozási merevség automatikusan felhasználható a globális elemzés során, miközben az illesztéseket mindig ellenőrizzük a jelenlegi elemzési eredmények alapján.

BIM kapcsolatok

Váltsd modelled a szoftverek között

A gördülékeny adatátvitel különböző szoftverek között kulcsfontosságú a hatékonyság és eredményesség szempontjából, ezt a Consteel BIM hivatkozásain keresztül oldja meg.

A Consteel adatcseréi IFC fájlok írásával és olvasásával történnek. Ezenkívül a Consteel fejlett kapcsolattal rendelkezik a Tekla Structures szoftverrel, ami azt jelenti hogy nem csak import-exportra van lehetőség, hanem változások átvitelére is. A Rhino-Grasshopperben létrehozott parametrikus modellekkel történő magas szintű integrációt a Pangolin egyedi plugin biztosítja.

Dokumentáció

Biztosítsd be a munkádat átfogó dokumentációval!

A Consteel egy nagy teljesítményű és könnyen használható dokumentációs motorral rendelkezik, amivel pontos, könnyen szerkeszthető statikai dokumentumok készíthetők, megfelelve az építőmérnökök elvárásainak csakúgy mint a projekt összes többi tagjának.

Külön dokumentáció tartozik a fő modellhez, annak általános elemzéséhez és tervezési eredményeihez, és külön a szerkezeti elemek, keresztmetszetek és kapcsolatok részletes eredményeihez. A különféle dokumentumok egyesíthetők egyetlen átfogó, teljes dokumentációba.

Minden dokumentum automatikusan generálható kisebb vagy komolyabb szintű részletezéssel, képek és táblázatok illeszthetők a modell és annak eredményei bármely részébe, fejezetek és szövegek adhatók az automatikusan létrehozott tartalomhoz, és a végleges dokumentum exportálható MS Wordbe további szerkesztés céljából.

Mik a Consteel 15 újdonságai?

Olvasd el az újdonságok teljes leírását itt:

Összes újdonság

Superbeam

Használj héjelemeket a gerendaelemek könnyedségével

A Consteel kibővítette a hagyományos rúdelemek fogalmát a Superbeam koncepció bevezetésével, mely lehetővé teszi az egyidejű analízist kétféle, konzisztensen generált végeselem modellen (rúd és héj). A rúdszerkezet modellezése a Consteel 15-ben továbbra is a hagyományos 1D rúdelemekkel történik, azonban bármely rúdelem esetében lehetőség van egy egyszerű kapcsoló segítségével váltani a hagyományos 7-szabadságfokú rúd, vagy a héj végeselem használata között. Ezáltal lehetővé válik egyes szerkezeti részek alaposabb vizsgálata a 2D héjmodell pontosságával, megtartva az 1D rúdelemek kínálta egyszerű modellezés és módosítás lehetőségét. Fontos megjegyezni, hogy ez a végeselem modell váltás teljesen automatikusan történik, és bármikor visszafordítható.

A rúdelemek kibővített modellezése lehetővé teszi olyan részletek beépítését is a modellbe, mint a gerinc kivágások és merevítők. Az elhelyezett részlet elemek szintén automatikusan konvertálódnak át héj elemekké, és vesznek részt a feszültség és kihajlás analízisben. Készítettünk pár szakmai leírást is a Superbeam-ről, hogy segítsük a használatát, a Tudásbázisunkon megtalálod őket.

Projekt Központ

Egy helyen egyesít mostantól minden, Consteel projektekkel kapcsolatos menedzsment feladatot, kiegészítve a személyre szabott információkhoz és tananyagokhoz való könnyű hozzáféréssel.

Az új Projekt Központ egy helyen egyesít mostantól minden, Consteel projektekkel kapcsolatos menedzsment feladatot, kiegészítve a személyre szabott információkhoz és tananyagokhoz való könnyű hozzáféréssel. Innen létrehozhatók új modellek, könnyedén hozzáférhetők a legutóbb megnyitott fájlok vagy megnyithatók a számítógépen vagy a felhőtárhelyen tárolt modellek. A legutóbb megnyitott modellek keresését automatikusan generált előnézeti képek könnyítik, amelyek mindig a modellek legutoljára mentett állapotát mutatják.

A felhőben lévő modellek megoszthatók más Consteel felhasználóval többszintű jogosultság beállítással, biztosítva a teljes hozzáférést – megtekintés, mentés másként és modellen történő műveletek vagy számítások végrehajtása – vagy csak megtekintési hozzáférést lehetővé téve. A licencinformációkban meg lehet tekinteni az aktuálisan használt licenc részleteit, meg lehet adni a szoftvervédelmi és szoftverindítási preferenciákat, illetve ki lehet kölcsönözni az online védelmű licencet egy előre meghatározott időtartamra offline használatra.

Az új Info Hub területen személyre szabott információk jelennek meg, kiemelve a híreket, közelgő eseményeket, szoftverfrissítéseket, fejlesztési részleteket, blog cikkeket vagy tananyagokat. Az oktatóközpont változatos anyagokat és példamodelleket kínál a Tudásbázis anyagaiból a Consteel használati tudás elmélyítéséhez. Tekintsd meg a rövid bemutatót itt!

Online szolgáltatások^Beta

Nincs szükség többé a fájlok email-en vagy adathordozón történő küldözgetésére. A Consteel modell- és eredmény fájlok már a felhőben is tárolhatók és egyszerűen megoszthatók másokkal, sokkal könnyebbé téve az együttműködést.

A felhőbe történő mentés a Steelspace platform keresztül történik, biztosítva az egyszerű tárolást, megosztást és hozzászólási lehetőséget a modellek számára. Az új, felhőalapú mentési és megnyitási lehetőségekkel a modellek úgy kezelhetők, mintha a személyes felhőtárhely az asztalon lenne. Ebbe a tárhelybe mentett modellek könnyen és gyorsan áttekinthetők, megnyithatók és megoszthatók akár közvetlenül a Consteel felületéről is. Megosztás során lehetőség van a hozzáférési jogosultságok kontrollálására is, biztosítva a megosztott modellhez való teljes hozzáférést, vagy egy korlátozottabb elérhetőséget.

Nézd meg az online mentés működését itt!

^{Service Center}

Ebben az online térben gyűjtjük össze és osztjuk meg felhasználóinkkal a szerkezettervezés és -méretezés, valamint az építőipari újdonságok terén szerzett tudásunkat és tapasztalatainkat.

Felhasználói kézikönyvek: részletes leírások a Consteel és a Descript funkcióiról új, online formában, az egyes a témák és cikkek közötti egyszerű navigációval. Ezenkívül könnyű keresést, részletes használati útmutatókat és visszajelzési lehetőséget is biztosít a felhasználóknak. Nézd meg itt hogyan működik az Online Kézikönyv!

Tudásbázis: különböző típusú és nehézségű tananyagok és modellek gyűjteménye, mely segít hatékonyabbá tenni a Consteelben végzett tervezési munkafolyamatot. Tartalmaz útmutatókat a Consteellel való ismerkedéshez, bevált módszerekhez tippeket-trükköket, példamodelleket a funkciók kipróbálásához, mélyreható használati útmutatókat mind az elmélettel, mind a gyakorlati alkalmazással kapcsolatban egy-egy speciálisabb Consteel megoldás mélyebb megismeréséhez, és még sok mást is. Nézd meg itt hogyan működik a Tudásbázis!

Script könyvtár: teljeskörű válogatás többszintű script megoldásokból. Széles választékot tartalmaz előre megírt, azonnal felhasználható Descript példakódokat a Consteel munkafolyamatok felgyorsítására. Ezenkívül több Grasshopperben futtatható scriptet is tartalmaz a parametrikus tervezés és Pangolin bővítmény használat legjobb megoldásaival. A haladó felhasználók számára lehetőség nyílik a Consteel API erejének kihasználásra különböző scriptek segítségével. Nézd meg itt hogy működik a Script Könyvtár!

A Service Center egyes anyagaihoz való hozzáférés a felhasználó Consteel Felhasználói Közösség tagsági szintjétől függ.

Online védelem és licenc menedzsment

Mostantól már minden felhasználónk számára elérhetővé válik az megújított és kibővített online szoftvervédelmi rendszer legyél diák, egyéni szakember vagy tervező irodai csapat tagja.

Az online licenc menedzsment felület kényelmes kezelést biztosít a Consteel előfizetési csomagjaihoz és a Co nsteel Felhasználói Közösség tagsági rendszerhez kapcsolódó összes szükséges szolgáltatáshoz. A szolgáltatás kezelése a Consteel integrált része lett, így bármikor ellenőrizheted a licenc aktuális állapotát a Consteelen belül vagy a weboldalunkon a személyes fiókban.

Csapat előfizetési csomagot használó ügyfeleink egy új, online licenckezelő eszköz segítségével szabályozhatják a szoftver helyek és hozzáférések kiosztását az egyes felhasználók számára, sokkal rugalmasabbá téve a szoftver hatékony használatát a vállalaton belül.

Tudj meg többet az Online fiókról és a Online felhasználó kezelő rendszer használatáról.

Consteel API

Az API az Application Programming Interface kifejezés rövidítése, egy szoftver kapcsolat, amely lehetővé teszi, hogy két alkalmazás kommunikálhasson egymással.

Miért hasznos a Consteel API a szerkezettervezésben?

Az API olyan műveleteket támogat, mint például a keresztmetszetek, szerkezeti elemek, támaszok, kapcsolati elemek, terhek és sok más típusú modellobjektum kiolvasása a modellből, illetve mindezek létrehozása. Az API képes modellfájlok olvasására és írására egy futó Consteel programmal kommunikálva, így lehetővé téve a felhasználók számára, hogy a Consteel grafikus felhasználói felülete helyett saját programjukon keresztül lépjenek kapcsolatba a Consteel modellel, időt spórolva összetett és hosszadalmas műveletek elvégzésekor.

Ha szeretnél többet tudni a Consteel API-ban rejlő lehetőségekről, ne habozz kapcsolatba lépni velünk.

Descript programozási felület

A Consteel saját, megújított programozási nyelve és egyedi programozási felülete közvetlenül a Consteelbe integráltan a munkafolyamatok felgyorsítására.

A Descript nyelvet (korábbi elnevezése csPI) a szerkezetmérnökök igényei szerint terveztük, hogy egy hatékony eszközt biztosítsunk modellek, modell objektumok és az azokon végzett műveletek és számítások rugalmas létrehozásához, kezeléséhez és futtatásához. Lehetővé teszi olyan unalmas vagy nehéz feladatok automatizálását, amelyekhez nem létezik kész megoldás a programban, a Descript eszközkészletével azonban elvégezhetők. A MyDescript felület, a Consteel személyes programfájl-kezelője lehetőséget ad saját Descript fájlok létrehozására vagy betöltésére, valamint az online fiókon keresztül hozzáférést biztosít a Script Könyvtár tartalmaihoz is. Egy részletes online kézikönyv is rendelkezésre áll, amely segíti a Descript használatának elsajátítását.

Nézd meg mikre képes a Descript és hogy működik a MyDescript felület!

Grasshopper kapcsolódás

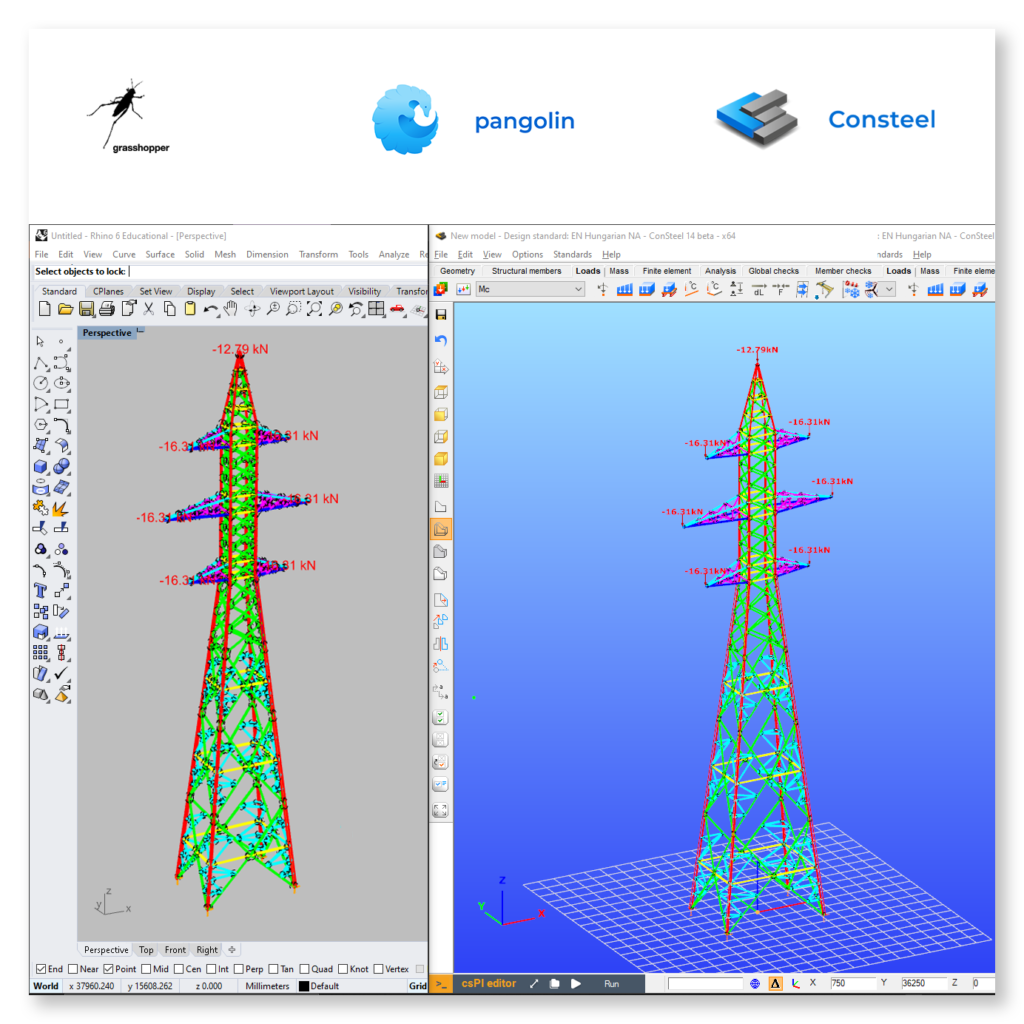

A Pangolin a Grasshopper parametrikus geometriai modellezőhöz készült kiegészítője, ami integrálja a Consteel szerkezeti modellezését és analízisét a Grasshopperbe.

A Grasshopper intuitív és forradalmi parametrikus geometriai modellező környezetében már eddig is bármilyen térbeli modellt el lehetett készíteni, ami matematikai függvényekkel leírható.

A Pangolin lehetővé teszi, hogy a geometriai modellt közvetlenül a Grasshopperben rögtön Consteel modellé fejlesszük, felruházva azt szelvényekkel, támaszokkal, terhekkel, és minden olyan elemmel és tulajdonsággal, ami a Consteelben elérhető. Ezután ezt a modellt feltölthetjük akár a Steelspace-be (felhőalapú felületünk), vagy közvetlenül a Consteel-be. Az így átvett modellt a Consteelben már csak futtatni kell, mivel a modellezés teljesen végigvihető parametrikus módon a Grasshopperben.

Az új, 2.0-s verzió a következőket tartalmazza:

Az első és másodrendű számítás valamint a globális tervezés (méretezés) eredményeinek visszatöltése a Grasshopper modellbe. A beolvasott adatok tartalmazzák az igénybevételeket, kihajlási sajátértékeket, alakváltozásokat, a deformált alakot, beleértve a kihajlási alakokat is. A méretezési eredmények magukban foglalják a mértékadó eredményeket, az azokat eredményező teherkombinációval együtt, valamint az összes részeredményt minden ellenőrzött végeselemre.

Töltsd le a Pangolint innen, és próbáld ki ingyen. (Rhino-Grasshopper szükséges hozzá.)

Nézd meg az útmutatónkat, hogyan kezdj hozzá a Pangolinnal való munkához itt.

A Script Könyvtárban példamodelleket is találsz hozzá.

SAF modellek megnyitása

A Consteel 15-tel, a mérnökök immár képesek megnyitni SAF formátumban (a fájlok .xlsx kiterjesztésűek ebben a formátumban) exportált szerkezeti modelleket, melyek közvetlenül Consteel modellé konvertálódnak a folyamat során.

Új fájlformátummal bővült a Consteel által olvasható formátumok sora. Ez a SAF (Structural Analysis Format), a Nemetschek Group által fejlesztett, Excel alapú, nyílt adatcsere formátum, melyet már jelenleg is sok más mérnöki- és építész szoftver támogat. Ennek az új kezdeményezésnek a célja, hogy javítsa egyrészt a szerkezettervező mérnökök, másrészt a különböző szakágak közötti együttműködést egy olyan nyílt formátum kifejlesztése által, mely lehetővé teszi a statikai váz geometriai és teher adatainak cseréjét FEA és CAD programok között.

Szelvények szerint színezett modell

A szerkezeti modell megjelenítésében megjelent egy új lehetőség: a szelvények szerint színezett modell ábrázolás.

A Consteel 15-ben minden szelvény, a szelvénybetöltés során, automatikusan kap egy egyedi színt, mely később természetesen megváltoztatható. Régebbi modellek megnyitása esetén is megtörténik a színek hozzárendelése. Az állapotsor jobb oldalára került egy új kapcsoló, mellyel váltani lehet az alapértelmezett és a szelvények szerinti színezés között.

Nézd meg hogyan érdemes használni az új funkciót itt!
