Użyj Consteel do swojego nowego projektu i odkryj inny poziom pracy
Consteel to unikalne oprogramowanie do analizy i wymiarowania konstrukcji stalowych, zespolonych i żelbetowych. Jego główną zaletą jest możliwość wykonania zautomatyzowanej analizy stateczności konstrukcji stalowych w oparciu o precyzyjny model 3D, wraz z wszystkimi mimośrodowościami oraz sztywnościami połączeń. Consteel posiada zintegrowany moduł do wymiarowania połączeń, który zawiera ich typowe rodzaje.
Funkcje
- Global modelling
- Analysis
- Steel design
- RC and composite
- Connections
- Joint interaction
- BIM links
- Documentation
Modelowanie globalne
Ciesz się wolnością realistycznego modelowania konstrukcji!
Modelowanie realistyczne: wprowadzanie prętów, podpór i obciążeń w ich odpowiednie położenia, oraz ich realistyczne połączenie z uwzględnieniem wszelkiego rodzaju mimośrodowości.
Wybór przekrojów z szerokiej gamy predefiniowanych bibliotek standardowych, łatwość tworzenia dowolnego przekroje stalowego, żelbetowego lub zespolonego za pomocą kreatorów parametrycznych lub tworzenie własnego, unikalnego przekroju cienkościennego
Łatwość wprowadzenia specjalnych obiektów jak skosy, elementy zbieżne, pola ścinane, oraz obciążeń klimatycznych, suwnicą, sejsmicznych czy imperfekcji.
Tworzenie części modelu dla głównego i drugorzędnego ustroju konstrukcyjnego lub dla elementów stężających, aby zarządzać różnymi scenariuszami projektowymi.
Analiza
Zrozumienie rzeczywistego zachowania się modelu!
Ty modelujesz – my obliczamy: precyzyjny model konstrukcyjny jest automatycznie przekształcany na elementy skończone belkowe lub powłokowe z elementami łączącymi dla prętów z mimośrodowościami. Dla celów analizy mechanicznej modelu konstrukcji Consteel dostarcza szeroki zakres i wszechstronne możliwości obliczeniowe.
Unikalnie, Consteel jest jedynym oprogramowaniem do wymiarowania konstrukcji, które wykorzystuje specjalny element prętowy 7 DOF we wszystkich globalnych rodzajach analizy konstrukcji. To sprawia, że Consteel jest nieporównywalnie użyteczny do analizy i projektowania konstrukcji stalowych. Poza zwykłymi rodzajami analizy dostępnych jest kilka dodatkowych szczególnych typów obliczeń. Są to sprężyste analizy pierwszego i drugiego rzędu, liniowa analiza wyboczeniowa, analiza przegubów plastycznych, dynamiczna analiza modalna.
Specjalne i unikalne rodzaje analiz, takie jak automatyczna analiza imperfekcji, analiza wrażliwości na wyboczenie czy dominująca analiza sejsmiczna, uzupełniają gamę dostępnych opcji. Uzyskane wyniki analizy są bezpośrednio powiązane z modułem wymiarowania odpowiedzialnym za dokończenie procesu wymiarowania, bez konieczności ręcznego przenoszenia wyników pomiędzy modułami oprogramowania.
Wymiarowanie stali
Automatyczne sprawdzenia efektywności modelu konstrukcji stalowej!
Używając wyników analizy rozszerzonych o odkształcenia związane ze spaczeniem, obliczany jest precyzyjny rozkład naprężeń dla dowolnego rodzaju przekroju, w tym również zimnogiętych kształtowników cienkościennych. Nośności przekroju można obliczyć używając normy Eurocode 3 lub AISC 360. Sprawdzenia uwzględniające wyboczenie można przeprowadzić za pomocą imperfekcji lub współczynników redukcyjnych.
Aby wykorzystać postacie wyboczenia jako imperfekcje globalne, w Consteel wbudowano unikalne automatyczne skalowanie. Sprawdzenia ze względu na wyboczenie z płaszczyzny wykonywane są przy użyciu najbardziej zaawansowanego i najbardziej ogólnego podejścia Eurokodu zwanego Metodą Ogólną, wspieranego wynikami zintegrowanej analizy stateczności. Oprócz zaawansowanej weryfikacji stateczności globalnej dostępne jest również bardziej tradycyjne podejście na poziomie wydzielonego elementu.
Wymiarowanie można wykonywać również na warunki pożarowe. Wszystkie wyniki z odnośnikami do zastosowanych rozdziałów normy są przejrzyście przedstawione i udokumentowane.
Wymiarowanie elementów żelbetowych i zespolonych
Weryfikacja elementów żelbetowych i zespolonych wprowadzonych do modelu!
W Consteel możliwe jest zwymiarowanie elementów żelbetowych i zespolonych zawartych w modelu 3D, wykorzystując wyniki zgodne z głównym modelem konstrukcji stalowej.
Wymiarowanie oparte o Eurokod obejmuje określenie wymaganego zbrojenia dla belek, słupów i płyt, oraz obliczenie liczby rozłożonych sworzni ścinanych w belkach zespolonych.
Sprawdzenia z uwzględnieniem stateczności słupów żelbetowych albo zespolonych można przeprowadzić wprowadzając imperfekcje i wykonując analizę drugiego rzędu.
Wymiarowanie połączeń
Uzupełnienie projektu o całościowe sprawdzenia połączeń w konstrukcji!
Moduł wymiarowania połączeń stalowych jest zintegrowany z Consteel, co umożliwia ich sprawdzanie i aktualizowanie w trakcie rozwijania modelu konstrukcji.
Połączenia są wymiarowane przy pomocy wzorów analitycznych zgodnie z Eurokodem 3. Dostępne jest również łącze z IDEA Statica, dla zapewnienia wyników opartych na elementach skończonych. Obliczone wartości sztywności połączeń mogą być automatycznie wprowadzone do głównego modelu analitycznego w Consteel.
Interakcja konstrukcja-połączenie
Zintegrowanie połączeń z globalnym modelem w procesie projektowania!
Najnowsze procedury wymiarowania konstrukcji uwzględniają mechaniczną interakcję pomiędzy globalnym modelem konstrukcji a jego połączeniami (sztywne, podatne, albo przegubowe), co generalnie sprawia, że wyniki są bardziej ekonomiczne i realistyczne.
W Consteel, wykorzystując opcjonalny moduł do projektowania połączeń, wszystkie zaimplementowane rodzaje połączeń można zdefiniować dowolnie, albo przy użyciu narzędzia automatycznej identyfikacji w oparciu o geometrię globalnego modelu. Narzędzie sprawdza położenie elementów, odpowiednie przekroje i proponuje możliwe połączenia.
Po zdefiniowaniu połączenia można wprowadzić do modelu globalnego, oraz automatycznie wykorzystać odpowiednie sztywności połączeń w analizie globalnej. Jednocześnie połączenia są zawsze sprawdzane w oparciu o aktualne wyniki obliczeń.
Integracja BIM
Wymiana modelów z innym oprogramowaniem!
Płynne przenoszenie danych pomiędzy różnego rodzaju oprogramowaniem jest kluczowe dla produktywności i efektywności, co Consteel może zapewnić dzięki swoim łączom BIM.
Program obsługuje wymianę danych poprzez odczyt i zapis plików IFC (2×3). Posiada również zaawansowane łącze z oprogramowaniem Tekla Structures., które oferuje nie tylko funkcje importu i eksportu, lecz także zarządzenie zmianami. Integrację wysokiego poziomu z parametrycznymi modelami utworzonymi w Rihno-Grasshopper zapewniona została przez unikalną wtyczkę o nazwie Pangolin.
Dokumentacja
Zabezpieczenie pracy dzięki obszernej dokumentacji!
W Consteel wbudowany jest potężny i łatwy w użyciu silnik dokumentacji, do tworzenia precyzyjnych i łatwo edytowalnych dokumentów z obliczeń statycznych, które spełniają wymagania inżynierów konstruktorów oraz wszystkich innych uczestników projektu.
Istnieje oddzielna dokumentacja dla modelu głównego, jego ogólnych wyników analizy i wymiarowania, jak również dla szczegółowych wyników elementów konstrukcyjnych, przekrojów i połączeń. Różne dokumenty można zebrać w jedną, obszerną i kompletną dokumentację projektu.
Wszystkie dokumenty mogą być tworzone automatycznie z wysokim lub niskim poziomem uszczegółowienia. Można w nie wstawiać obrazy oraz tabele z dowolnej części modelu i jego wyników. Do automatycznie generowanej zawartości można dodawać rozdziały i treści, a ostateczny dokument wyeksportować do programu MS Word w celu dalszego dostosowywania.
Nowości w Consteel 14?
Overall Imperfection Method
Wyższy poziom globalnej weryfikacji stateczności konstrukcji stalowych.

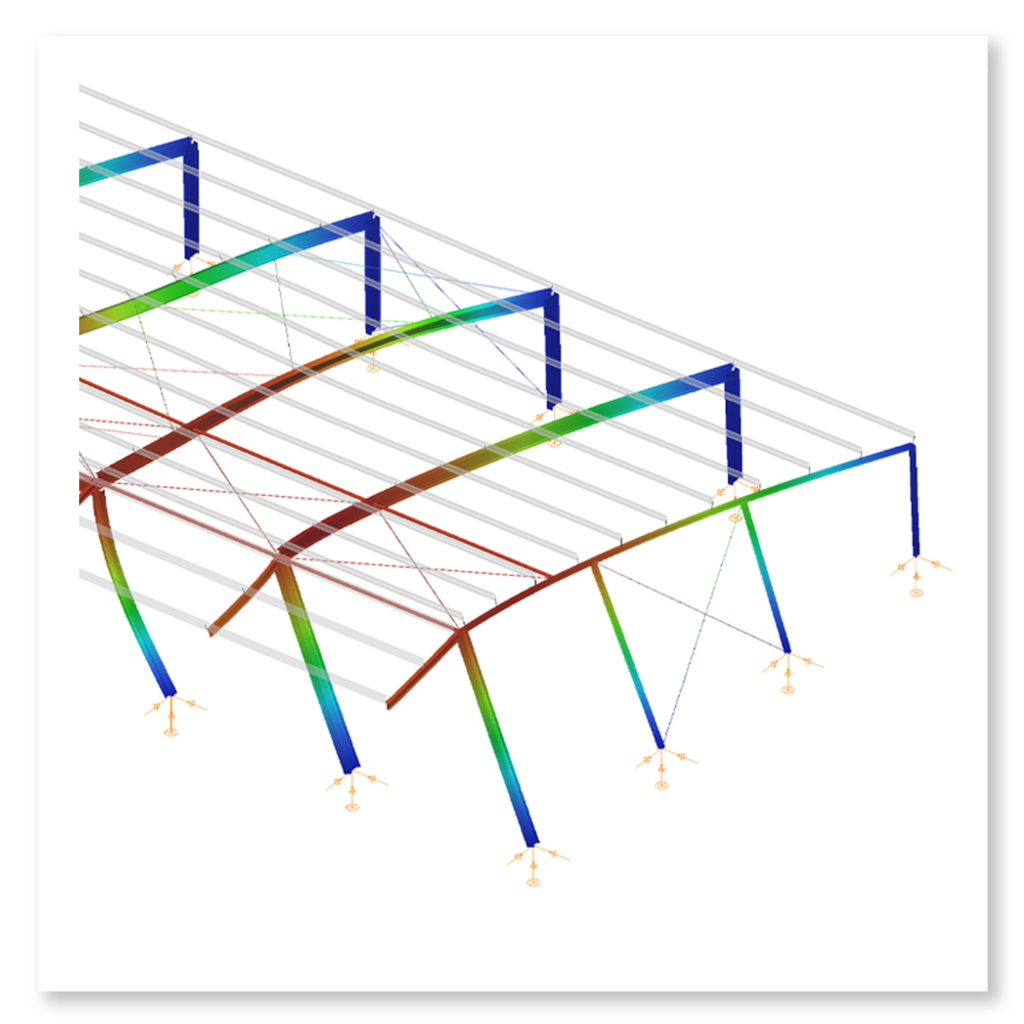

Najbardziej zawansowanym i najbardziej realistycznym oraz nieograniczonym podejściem do wymiarowania z uwzględnieniem stateczności jest oferowana przez Eurokod metoda oparta na wykorzystaniu odpowiednio wyskalowanej postaci wyboczenia jako imperfekcji. Eurokod oferuje wzór skalujący do weryfikacji elementów ściskanych ze względu na wyboczenie giętne.
Consteel rozwinął tą metodę dalej i dostarcza uogólniony algorytm skalowania uwzględniający każdy inny możliwy rodzaj zjawiska wyboczenia, taki jak wyboczenie giętno-skrętne czy zwichrzenie. Metodę tą można zastosować do pojedynczego elementu, także do części modelu, a nawet do całej globalnej konstrukcji. Algorytm skalowania automatycznie odnajduje punkt krytyczny analizowanego elementu i odpowiednio ustawia współczynnik skalowania. Ta metoda eliminuje potrzebę ręcznego wprowadzania imperfekcji za pomocą tabelarycznych współczynników skalujących i dostarcza bardzo dokładne wyniki wykorzystania konstrukcji.
Smart link

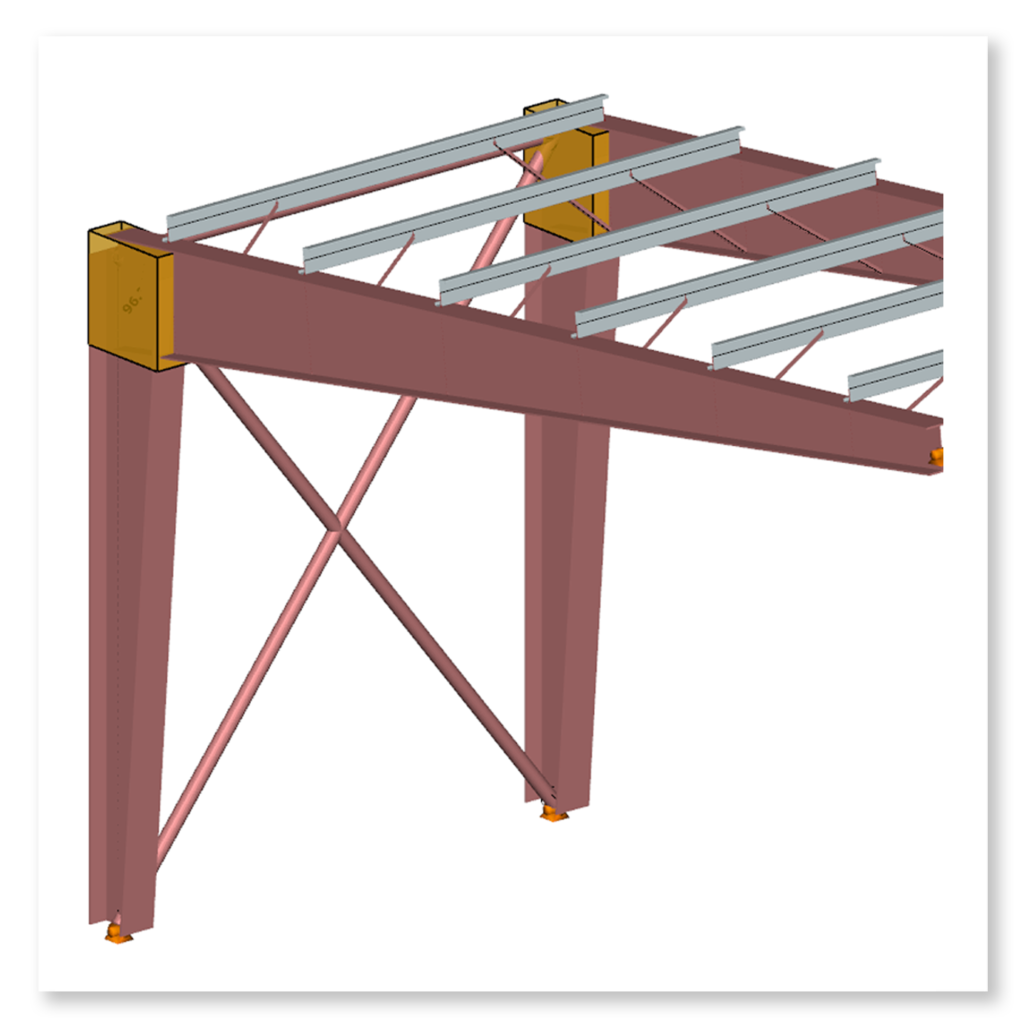

Obiekty Smart link zapewniają dynamicznie dostosowywane połączenia pomiędzy elementami, aby uzyskać spójny model na każdym etapie optymalizacji konstrukcji.
Mocną stroną Consteel jest możliwość realistycznego modelowania konstrukcji i bezpośredniego wykorzystania precyzyjnego modelu do analizy i wymiarowania. Tak realistyczne modele odzwierciedlają rzeczywiste położenie elementów konstrukcyjnych ze wszystkimi mimośrodowościami. Dodatkowa praca poświęcona na tworzenie takiego modelu jest dobrze rekompensowana przez automatyczną weryfikację stateczności. Aby ułatwić często czasochłonną pracę przy tworzeniu takich modeli, Consteel dodał inteligentne łącza (Smart link), które pozwalają nie tylko na prawidłowe pozycjonowanie elementów w przestrzeni 3D, ale także na dostosowanie ich położenia w przypadku zmiany profilu lub położenia któregokolwiek z połączonych elementów. Smart link dodatkowo utrzymuje prawidłową mimośrodowość geometryczną między prętami, definiuje również ciągłość między prętami w dowolnym z 7 stopni swobody oferowanych przez Consteel.
Narzędzie Smart link jest niezbędne na przykład do precyzyjnego i efektywnego modelowania konstrukcji dachu składającej się z rygli głównych i zachodzących na siebie drugorzędowych płatwi biegnącymi powyżej nich, uzupełnianych przez zastrzały do dolnej półki rygla głównego.
Temperatura krytyczna

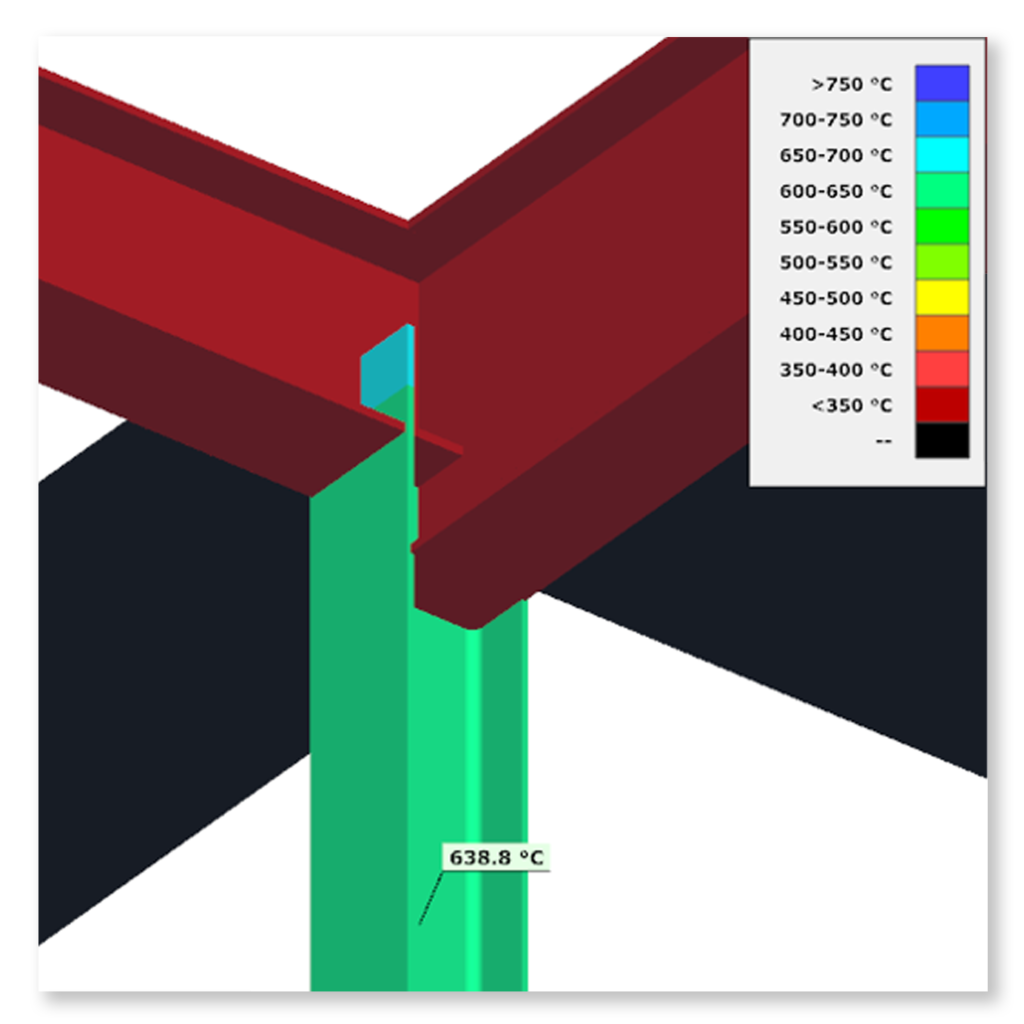

Dobrze znana globalna metoda wymiarowania Consteel została rozszerzona o obliczenia temperatury krytycznej niezbędnej do określenia grubości i rodzaju nakładanej farby pęczniejącej.
Znanych jest kilka sposobów ochrony stalowych elementów konstrukcji przed działaniem ognia. Istnieją tradycyjne pasywne materiały ochronne jak np. płyty gipsowe, które można uwzględnić w Consteel od dawna w kompletnym procesie analizy i wymiarowania, zarówno w temperaturach pokojowej jak i podwyższonej, w weryfikacji nośności i stateczności, dla wydzielonych prętów i całych grup elementów. Od niedawna zastosowanie farb pęczniejących wzbudza duże zainteresowanie w praktyce konstrukcji stalowych. Uwzględnienie takich reaktywnych materiałów wymaga innego podejścia projektowego, ponieważ procedura wyboru odpowiedniego systemu malarskiego opiera się na temperaturze krytycznej zabezpieczanego elementu stalowego.
Consteel jest teraz w stanie obliczyć tę informacje dla dowolnego elementu stalowego, podlegającego ogólnemu obciążeniu, przy użyciu tych samych przyjaznych dla projektanta automatycznych narzędzi weryfikacji wytrzymałości i stateczności, znanych użytkownikom Consteel.
Integracja z Grasshopper
Pangolin jest wtyczką Consteel integrującą modelowanie i analizę konstrukcji z parametrycznymi definicjami Grasshoper.
W intuicyjnym i rewolucyjnym parametrycznym geometrycznym modelowaniu w środowisku Grasshoper możliwe jest już stworzenie dowolnego modelu przestrzennego, który można opisać funkcjami matematycznymi.
Nowa wtyczka którą została opracowana dla tego środowiska, pozwala na wykonanie modelu geometrycznego Consteel bezpośrednio w Grasshopper, wyposażając go we wskaźniki, podpory, obciążenia oraz wszystkie elementy i funkcje dostępne w Consteel. Model ten można następnie przesłać do Steelspace lub bezpośrednio do Consteel. Tak zaadoptowany model wymaga jedynie uruchomienia obliczeń w Consteel, ponieważ modelowanie został przeprowadzony parametrycznie w Grasshopper. Jeśli zachodzi potrzeba zmian w geometrii lub obciążeniach, można to zrobić zmieniając kilka parametrów, a następnie przesłać zmieniony model do Consteel, i natychmiast uruchomić analizę.
Interaktywne połącznie między Grasshoper a Consteel umożliwia również uzupełnienie w Grasshoper modelu zbudowanego w Consteel o dodatkowe elementy i obciążenia, oczywiście także w sposób parametryczny.
Jeżeli są Państwo zainteresowani wtyczką Pangolin? Można pobrać ją tutaj, jest ona darmowa!
Wymagania systemowe
| Minimum | Rekomendowane | |
|---|---|---|
| Procesor | Intel i5 albo odpowiedni | Intel i7 albo odpowiedni |
| Pamięć | 4 GB | 16 GB |
| Pojemność HDD | 300 MB | 300 MB |
| Karta graficzna | 512 MB niezintegrowana | 2 GB niezintegrowana |
| System operacyjny | Windows 10 | Windows 10 |
